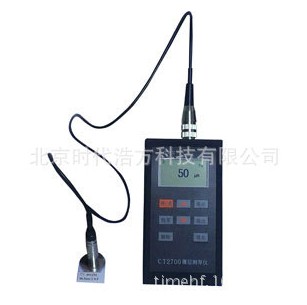

一、CT2700涂层测厚仪的产品介绍：
CT2700涂层测厚仪是一种便携式测量仪，它能快速、无损伤、精密地进行涂、镀层厚度的测量。既可用于实验室，也可用于工程现场。本仪器采用了磁性和涡流两种测厚方法，可无损地测量磁性金属基体( 如钢、铁、合金和硬磁性钢等 )上非磁性覆盖层的厚度 (如铝、铬、铜、珐琅、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:珐琅、橡胶、油漆、塑料等)。本仪器能广泛地应用在电镀、防腐、航天航空、化工、汽车、造船、轻工、商检等检测领域。是材料保护专业必备的仪器。
CT2700涂层测厚仪符合以下标准：
GB/T 4956─1985 磁性金属基体上非磁性覆盖层厚度测量 磁性方法
GB/T 4957─1985 非磁性金属基体上非导电覆盖层厚度测量 涡流方法
JB/T 8393─1996 磁性和涡流式覆层厚度测量仪
JJG 889─95 《磁阻法测厚仪》
JJG 818─93 《电涡流式测厚仪》
二、CT2700涂层测厚仪的功能特点：
● 本仪器采用了磁性和涡流两种测厚方法，可无损地测量磁性金属基体(如钢、铁、合金和硬磁性钢等)上非磁性覆盖层的厚度(如锌、铝、铬、铜、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:橡胶、油漆、塑料、阳极氧化膜等)；
● 可使用10种测头(F400、F1、F1/90°、F5、F10、N400、N1、N1/90°、CN02、N10)；
● 具有两种测量方式：连续测量方式（CONTINUE）和单次测量方式（SINGLE）；
● 具有两种工作方式：直接方式(DIRECT)和成组方式(A-B)；
● 设有五个统计量：平均值（MEAN）、最大值（MAX）、最小值（MIN）、测试次数（NO．）、标准偏差（S．DEV）；
● 可采用单点校准和两点校准两种方法对仪器进行校准，并可用基本校准法对测头的系统误差进行修正；
● 具有存贮功能：可存贮500个测量值；
● 具有删除功能：对测量中出现的单个可疑数据进行删除，也可删除存贮区内的所有数据，以便进行新的测量,有音乐铃声随时对操作进行提示；
● 可设置限界：对限界外的测量值能自动报警，并可用直方图对一批测量值进行分析;
● 具有电源欠压指示功能；
● 操作过程有蜂鸣声提示；
● 具有错误提示功能，通过屏显或蜂鸣声进行错误提示；
● 设有两种关机方式：手动关机方式和自动关机方式；
三、CT2700涂层测厚仪的主要技术指标：
|
测头型号
|
F400
|
F1
|
F1/90°
|
F5
|
F10
|
|
工作原理
|
磁 感 应
|
|
测量范围(um)
|
0～400
|
0～1250
|
0～5000
|
0～10000
|
|
低限分辨力(um)
|
0.1
|
0.1
|
1
|
10
|
|
示值
误差
|
一点校准(um)
|
±(1%H+1)
|
±(3%H+5)
|
±(3%H+10)
|
|
二点校准(um)
|
±((1～3)%H+0.7)
|
±((1～3)%H+1)
|
±((1～3)%H+5)
|
±((1～3)%H+10)
|
|
测
试
条
件
|
最小曲率半径(mm)
|
凸
|
1
|
1.5
|
平直
|
5
|
10
|
|
最小面积的直径(mm)
|
F3
|
F7
|
F7
|
F20
|
F40
|
|
基体临界厚度(mm)
|
0.2
|
0.5
|
0.5
|
1
|
2
|
|
测头型号
|
N400
|
N1
|
N1/90°
|
CN02
|
N10
|
|
工作原理
|
涡 流
|
|
测量范围(um)
|
0～400
|
0～1250
|
10～200
|
0～10000
|
|
低限分辨力(um)
|
0.1
|
0.1
|
1
|
10
|
|
示
值
误差
|
一点校准(um)
|
±(3%H+0.7)
|
±(3%H+1.5)
|
±(3%H+1)
|
±(3%H+25)
|
|
二点校准(um)
|
±[(1～3%H+0.7)
|
±[(1～3)%H+1.5]
|
___
|
±((1～3)%H+25)
|
|
测
试
条
件
|
最小曲率半径(mm)
|
凸
|
1.5
|
3
|
平直
|
仅为平直
|
25
|
|
最小面积的直径(mm)
|
F4
|
F5
|
F5
|
F7
|
F50
|
|
基体临界厚度(mm)
|
0.3
|
0.3
|
0.3
|
无限制
|
5mm铝箔
|
四、CT2700涂层测厚仪的标准配置：
CT2700主机
F1或N1测头
校准标准片
电池
手提密码箱
|
