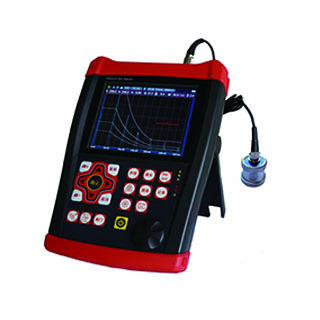

NDTTIME981超声波探伤仪可导入客户工件全套检测工艺，会开机就能探伤；DAC、AVG、Bscan、AWS、TCG，焊缝图示，球化率等工具齐全, TOFD扫查功能，高效检测钢板和焊缝，成像清晰稳定, 重复发射率：10-10000Hz准确调节，高速扫查，不漏检。高信噪比，波形非常稳定，特殊的抗干扰设计，不惧恶劣工况；12位AD，可使用25M探头，细节尽显，微小缺陷下灵敏度和分辨力高；AWS D1.1/D1.5: 美国焊接学会标准，为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”；
产品特点：
可进行探头性能指标的自动分析评测，并生成探头评测报告
蓝牙无线传输，手机APP现场生成探伤报告，并实现打印
单电12小时连续工作，3小时快充，可独立充电，两块实现不间断工作
自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）
自动增益、回波包络、峰值记忆功能提高了探伤效率
500个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块
探伤录像：探伤过程的动态录像，通过外部U盘扩展，可以实现无限时的高质量录像
DAC、AVG自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿
TOFD自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿
17个内置探伤标准可调出，可以自由输入任意行业标准
发射脉冲宽度和强度可调
蓝牙模式与手机和计算机通讯，实现探伤报告管理
高性能安全环保锂电池供电，标配可连续工作12小时以上，选配可增加电池容量到15小时
实时时钟记录：实时探伤日期、时间的跟踪记录，并存储
数字抑制，不影响增益和线性
增益补偿：对表面粗糙度、厚工件远距离探伤等因素造成的Db衰减可进行修正
曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置和深度
回波编码：以不同颜色显示1~9次回波，便于判断缺陷位置
裂纹测高：利用端点衍射波自动测量、计算裂纹高度
技术指标：
检测范围 | 0-15000；15 米(钢中、纵波)，透射 30 米（可扩展） | B scan | √ |
声速范围 | (100～20000)m/s | TOFD | √ |
重复频率 | 10-10000 | TCG | √ |
动态范围 | ≥38dB | AWS | √ |
垂直线性（V） | V＜1.5% | 球化率测量 | √ |
水平线性(H) | H＜0.2% | 探头测试报告 | √ |
探头频率（MHz） | 0.2-25 | 手机APP | √ |
分 辨 力： | >40dB(5P14) | 蓝牙 | √ |
支持标准数量 | 支持全部10余种标准 | 标准智能验收评定 | √ |
校准方式 | 双弧法、两孔法、V2 | 焊缝图示动态刷新 | √ |
探伤过程录像 | 无限时 | 裂纹测高 | √ |
配色方案 | 五种 | 相对湿度 | (20～95)%RH |
数字抑制 | (0～80)%，不影响线性与增益 | 报 警 | 蜂鸣报警，LED灯报警 |
检波方式 | 正半波、负半波、全波、射频检波 | 参数调节方式 | 按钮可调速/对话框 |
闸 门 | 进波门、失波门；单闸门、双闸门 | 电池工作时间 | 15小时 |
发射强度 | 50V、100V、200V、300V、400V、500V分级选择，适用探头范围广 | 环境温度 | (-10～50)℃ |
脉冲宽度 | 在30-510范围内连续调节，以匹配不同频率的探头 | 采样频率 | 400M |
探头阻尼 | 50Ω、100Ω、150Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求 | 灵敏度余量 | >65dB(深200mmФ2平底孔) |
硬件实时采样 | 高分辨率12位AD转换器，采样速度400MHz，波形高度保真 | 电 源 | 直流（DC）9V |
闸门读数 | 单闸门和双闸门读数方式可选；闸门内峰值读数 | 支架 | 自由角度 |
总增益量 | 120 dB（设有0.1dB、1dB、2dB、6dB步进值） | 重 量 | 1.3kg |
探头类型 | 直探头、斜探头、双晶探头、穿透探头，爬波探头，表面波探头 | 外型尺寸 | 260×175×60 (mm) |
注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得 | |||
自动校准 | 一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速” | ||
B型扫描 | 实时扫查、显示横截面，可显示工件缺陷形状，使探测结果更直观； | ||
φ值计算 | 直探头锻件探伤，找准缺陷最高波自动换算孔径ф值,大平底自动计算； | ||
选配配置 | 标准试块、其他探头线缆、蓝牙打印机、TOFD组件、其他种类探头 | ||
